Comment construire cette pagode chinoise en papercraft 3D ?

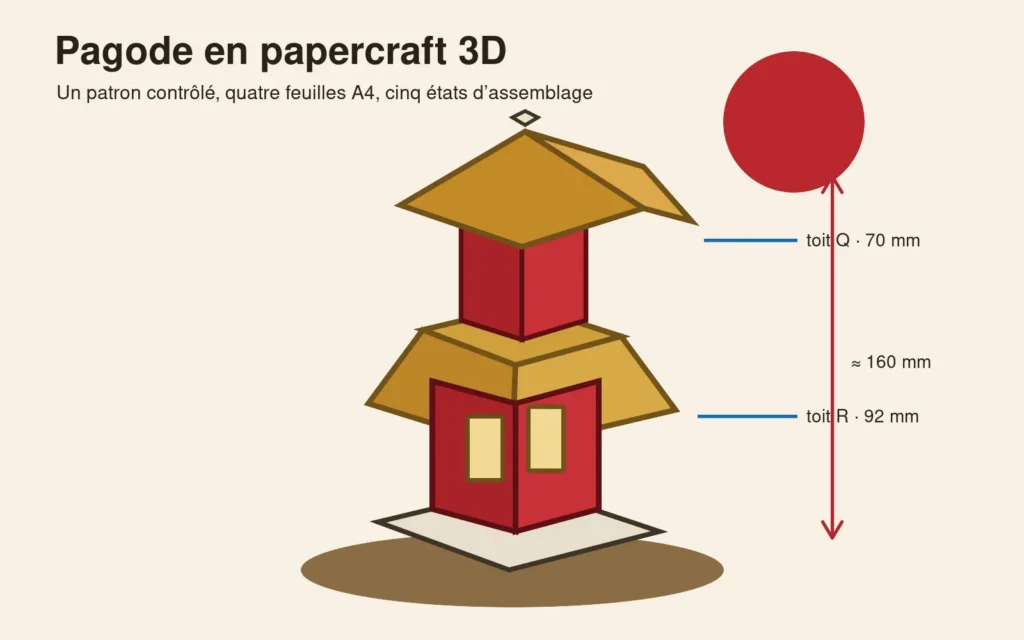

Imprimez les quatre feuilles A4 à 100 %, puis découpez, rainez, pliez et collez les pièces dans l’ordre indiqué. Le patron forme un socle carré, deux pavillons et deux toits évasés, pour un modèle fini d’environ 9,2 cm de large sur 16 cm de haut. Conservez toujours l’orientation des codes et des languettes.
Papercraft ou origami : ce patron demande de couper et coller
L’origami désigne d’abord un travail de pliage ; certaines variantes sont modulaires, mais le modèle est généralement pensé pour tenir par ses plis et ses emboîtements. Ici, il s’agit bien de papercraft : plusieurs pièces imprimées sont découpées, pré-pliées puis réunies par des languettes encollées. Remplacer la colle par des plis supplémentaires modifierait toute la géométrie du patron.
Le modèle proposé est une évocation décorative à deux niveaux, pas la reproduction d’un monument précis. Ses toits tronqués donnent la silhouette évasée d’une pagode tout en gardant quatre faces planes faciles à assembler. Pour situer l’objet parmi d’autres accents visuels, la collection de décorations chinoises permet d’observer comment le rouge, l’or et les volumes architecturaux dialoguent dans un intérieur.
Matériel, échelle et code du patron
Imprimez les quatre planches A4 en paysage, sans ajustement, ni « adapter à la page ». Le carré-test doit mesurer exactement 20 × 20 mm. Utilisez un papier mat de 160 à 220 g/m², une règle métallique, un cutter de précision ou des ciseaux, un outil de rainage non coupant et une colle vinylique déposée très finement. Un adulte doit superviser l’usage des lames.
- Trait noir continu : coupe extérieure.
- Pointillés bleus : pli montagne, la ligne devient une arête saillante vue depuis la face imprimée.
- Tiret et point rouges : pli vallée, la ligne s’enfonce vue depuis la face imprimée.
- Zone grise : languette de collage ; la lettre indique sa destination.
- Flèche « haut » : orientation à conserver avant de fermer chaque pavillon.
Marquez au crayon le code au dos de chaque pièce avant de la détacher. Rainurez toutes les lignes de pli avant la coupe finale : la feuille reste alors plus stable sous la règle. Faites d’abord un montage à blanc. Les languettes doivent disparaître à l’intérieur, sauf les languettes de liaison placées horizontalement sous les toits.
Découper les quatre planches sans perdre l’orientation

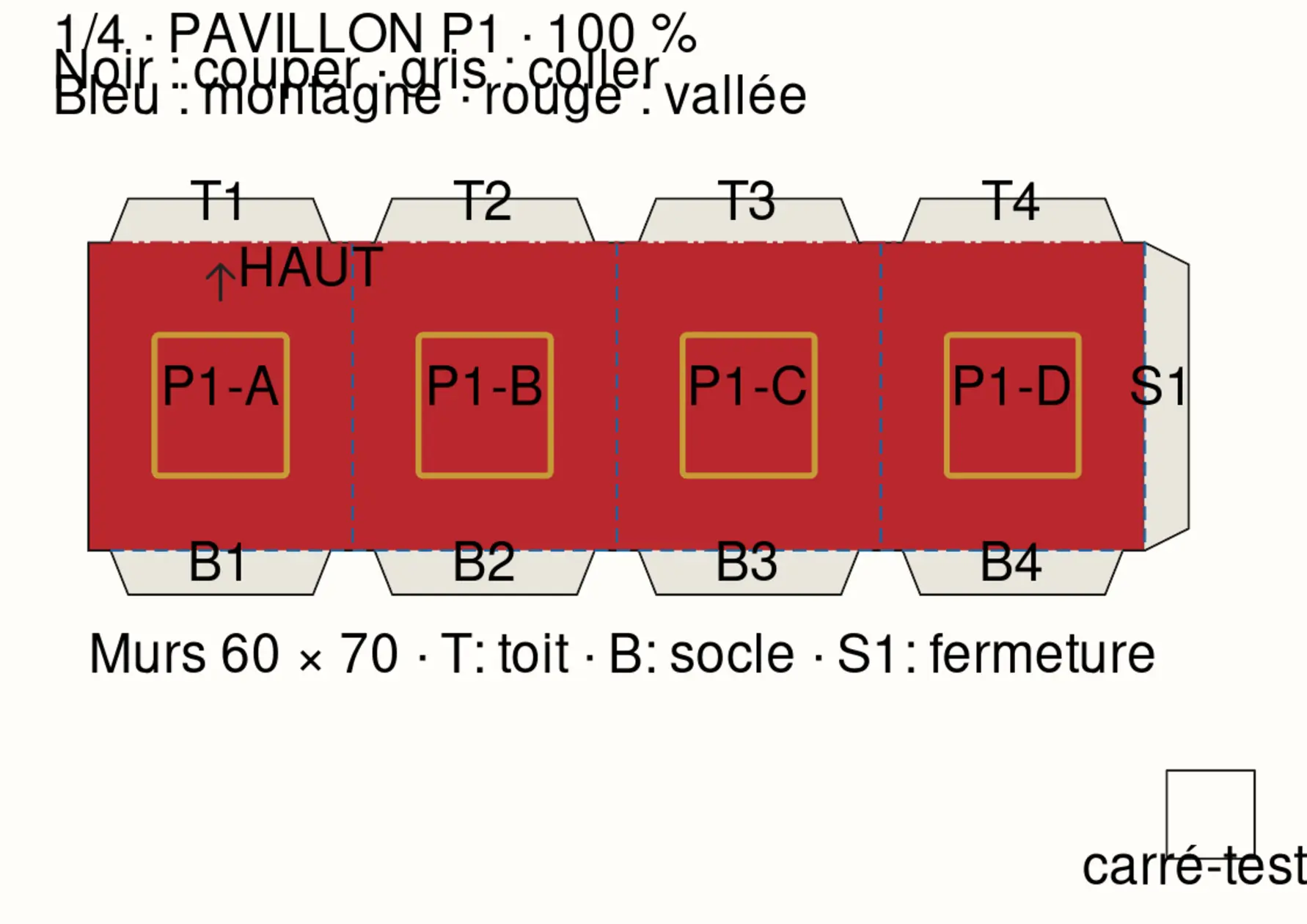

La planche 1 porte le pavillon inférieur P1. Ses quatre panneaux restent en bande ; S1 ferme le volume. Les languettes T1 à T4, situées en haut, se replient vers l’extérieur pour recevoir le toit inférieur. Les languettes B1 à B4, situées en bas, se replient vers l’intérieur puis se collent sur le socle. Ne les inversez pas : la flèche imprimée montre le haut.

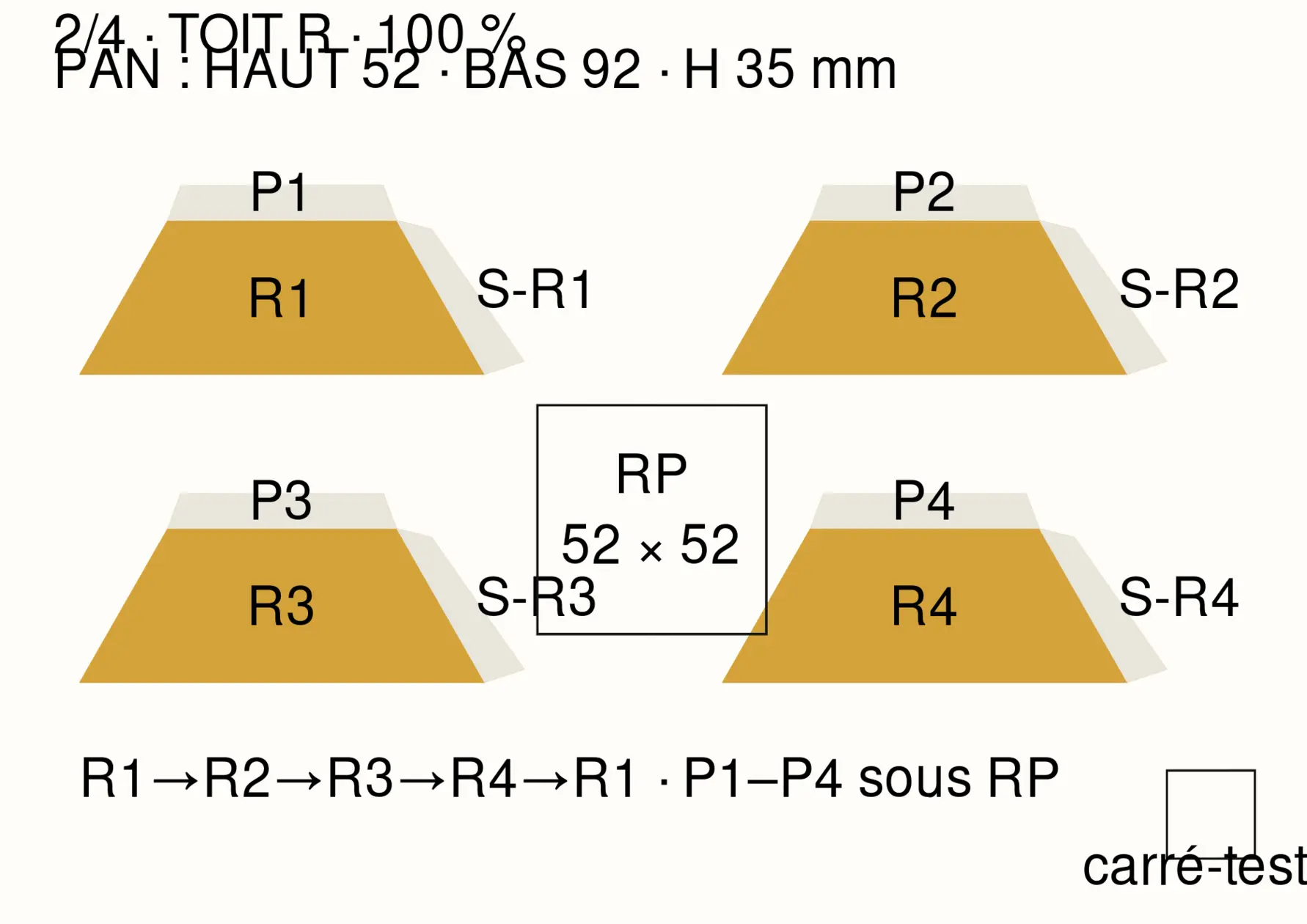

La planche 2 contient les quatre pans trapézoïdaux R1 à R4 du toit inférieur et le plateau carré RP. Chaque pan possède une languette latérale S et une languette supérieure P. Les bords bas, plus longs, forment l’avant-toit. Les bords hauts, plus courts, entourent le plateau. Les quatre languettes latérales doivent toutes regarder dans le même sens autour du toit fermé.

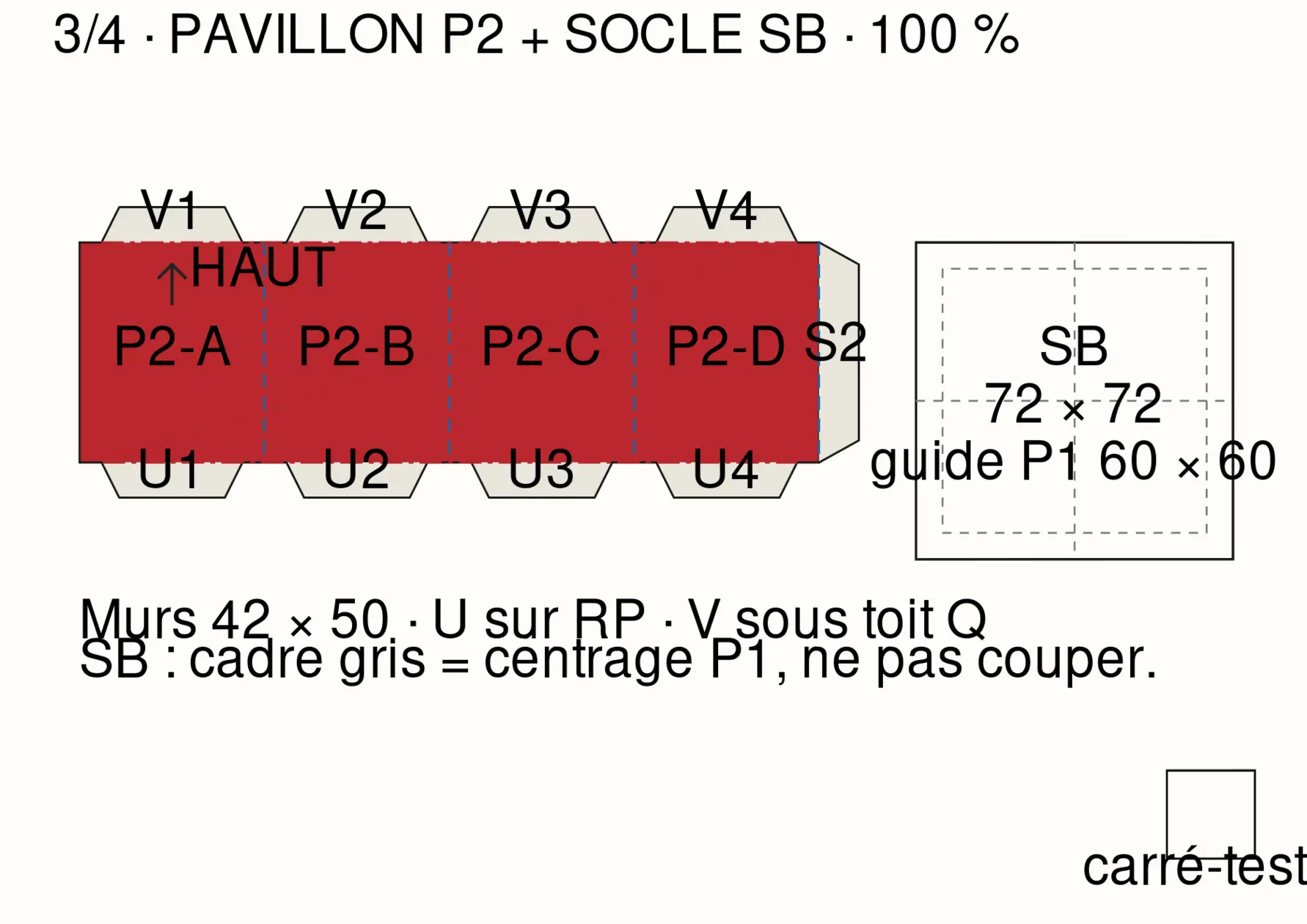

La planche 3 réunit le pavillon supérieur P2 et le socle carré SB. P2 reprend exactement la logique de P1, avec des murs plus étroits. Ses languettes basses U1 à U4 se collent sur RP, tandis que ses languettes hautes V1 à V4 porteront le petit toit. SB comporte un cadre-guide de 60 mm : il sert à centrer P1, sans être découpé.

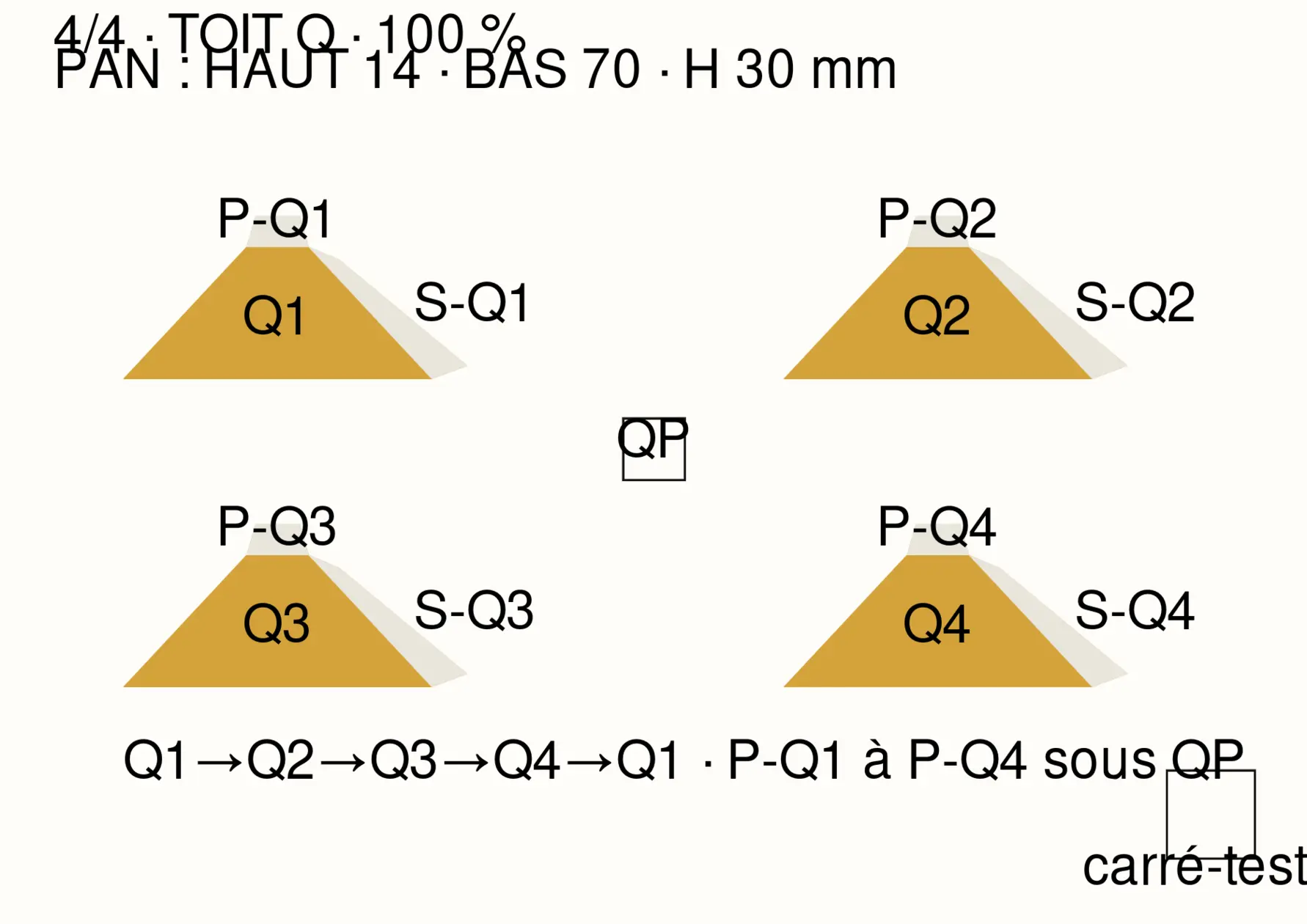

La planche 4 contient les pans Q1 à Q4 du toit supérieur et son petit plateau QP. Comme sur le grand toit, le bord long se place en bas. Cette répétition est volontaire : si un pan semble retourner sa languette latérale dans l’autre sens, il a été présenté face arrière ou tête-bêche. Rectifiez son orientation avant d’appliquer la colle.

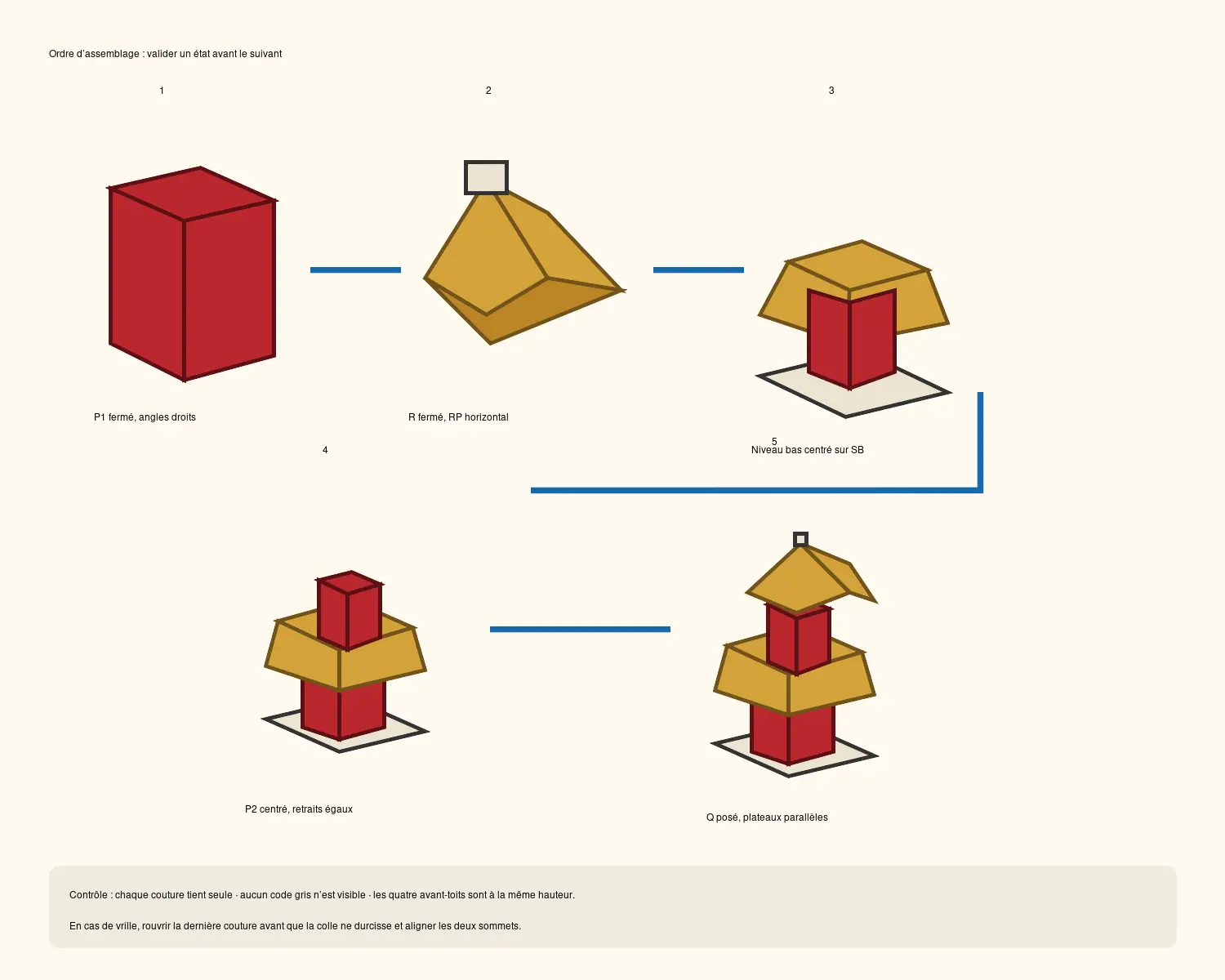

Assembler la pagode dans l’ordre qui garde les collages accessibles
- Fermer P1. Pré-pliez les trois arêtes verticales en montagne, repliez S1 vers l’intérieur, puis collez-la derrière le bord opposé. Vérifiez à l’équerre que les quatre angles restent droits avant prise complète.
- Former le grand toit. Collez successivement R1 sur R2, R2 sur R3 et R3 sur R4 par les languettes S. Fermez ensuite R4 sur R1. Le toit doit former un anneau tronqué, bord de 92 mm en bas. Collez enfin les quatre languettes P sous le plateau RP.
- Réunir le niveau bas. Retournez le toit. Centrez P1 sous son ouverture : les quatre languettes T se collent contre la face intérieure des pans R, à distance égale des angles. Revenez à l’endroit, repliez B1 à B4 sous le pavillon, centrez l’ensemble sur le cadre de SB et collez.
- Ajouter P2. Fermez sa couture comme celle de P1. Pliez U1 à U4 vers l’extérieur, centrez le pavillon sur RP et collez les quatre languettes à plat. Le retrait doit être régulier de chaque côté.
- Former le petit toit. Assemblez Q1 à Q4 en cycle, fermez le quatrième angle puis collez QP sur les languettes supérieures. Retournez le toit, centrez-le sur P2 et collez V1 à V4 sous les pans.
À chaque étape, posez la pièce sur une table et regardez-la de face puis de dessus. Un toit correct montre quatre avant-toits de même hauteur et un plateau horizontal. Si RP ou QP vrille, une couture latérale a probablement été collée trop haut ou trop bas : décollez-la tant que la colle reste souple, réalignez les deux sommets, puis pressez de nouveau.
Vérifier les languettes avant chaque point de colle
Une languette correcte répond à trois contrôles : son code correspond à l’étape, sa face grise reste cachée après collage et elle ne dépasse pas de l’arête. Sur les toits, appliquez une mince pellicule de colle sur la zone qui recevra la languette, puis pincez depuis l’intérieur. Cette méthode évite qu’un excès remonte sur la face colorée.
Pour comparer la silhouette du modèle à un objet architectural déjà formé, les statues chinoises comportent notamment des motifs de temples et donnent des repères de volume. Observez surtout le rapport entre soubassement, corps central et couverture : le papercraft reste volontairement simplifié, avec des proportions dictées par la stabilité du papier.
Avant de passer à l’étape suivante, laissez chaque couture tenir sans vos doigts. Ne tentez pas de fermer simultanément les quatre pans d’un toit : trois assemblages successifs laissent encore la main accéder à l’intérieur, alors que la dernière couture exige seulement une pince fine. Ce séquençage est aussi la raison pour laquelle les plateaux RP et QP sont posés après la fermeture de l’anneau.
Obtenir des plis nets et des finitions propres
Pour un pli franc, passez un outil émoussé le long de la règle, sans traverser le papier, puis pliez d’abord à 90 degrés. Un papier trop léger gondole sous la colle ; un carton trop épais ouvre les petites languettes du toit supérieur. Dans la plage proposée, faites un essai sur la marge imprimée si votre papier est très fibreux ou pelliculé.
Coloriez les tranches blanches après découpe, avant collage, avec un crayon ou un feutre à pointe fine proche de la teinte imprimée. Travaillez depuis le dos vers la tranche pour ne pas marquer la façade. Pour prolonger la scène autour de la pagode, une lanterne chinoise en papier peut fournir un rappel de matière ; gardez toutefois toute flamme et source chaude loin du modèle.
Si vous préférez partir d’un kit au lieu d’imprimer et de calibrer vous-même les pièces, vous pouvez retrouver la sélection et comparer le nombre de planches, le niveau de détail et les accessoires fournis. Vérifiez notamment si les lignes de pli sont différenciées, si les languettes sont numérotées et si une séquence d’assemblage accompagne les pièces.
Terminez par une pression légère sur les quatre pieds du pavillon inférieur. Si le socle bascule, ne recoupez pas immédiatement : contrôlez d’abord qu’une languette B n’est pas repliée sous une autre. La pagode finie doit rester d’aplomb, avec P2 centré sur RP et les deux plateaux parallèles au socle. Ces trois repères révèlent les erreurs plus sûrement qu’une retouche décorative.
